СМД спојени индуктор

1. Интегрално обликовани индуктор снаге користећи метални магнетни материјал. Тип магнетног штита и ниска разина буке;

2. Постиже велику струју, низак Рдц и компактност;

3. Добре перформансе у окружењима високе температуре са добрим карактеристикама ДЦ суперпонирања;

4. Без халогена, усклађено са РоХС;

5.Радна температура: -40 степен до +125 степен.

СМД спојени индуктор

Спрегнути индуктор је онај у коме се спајање два намотаја или индуктора може постићи електромагнетном индукцијом. Сваки пут када наизменична струја тече кроз примарни калем, калем ствара магнетно поље повезано са секундарним калемом и индукује напон унутар завојнице. Феномен индукованог напона од једног индуктора до другог назива се међусобна индуктивност.

Спојни индуктори су дизајнирани за разне примене. Ови компактни спојени индуктори имају високе струје засићења. Модул се може користити као спојни индуктор у неизолованој топологији ДЦ/ДЦ претварача, или као трансформатор у повратном претварачу. Такође се могу користити као индуктори заједничког режима на далеководима. СХИНХОМ спојни индуктори имају коефицијенте спреге до 99%. Компактан, али робустан дизајн обезбеђује функционалну изолацију напона до 500В између два намотаја.

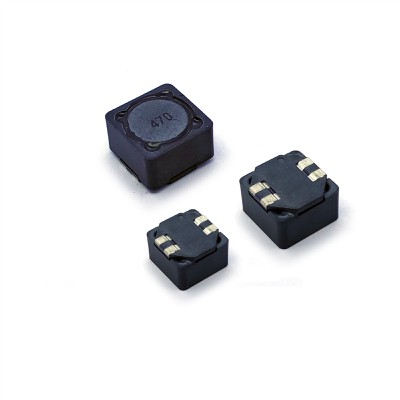

Породица СДРХ-Д✉

Двоструки намотај, заштитне пригушнице

ОДЛИКА:

Чврсто спајање 2 намотаја

Ласерски заварени спој

Одличан механички и термички

робусност

Флексибилна употреба

1:1 трансформатор

Два појединачна индуктора у серији или паралелно

ПРИЈАВЕ:

Као трансформатор: СЕПИЦ,флибацк

Као индуктор: буцк, појачани, спојени индуктор

ДЦ-ДЦ претварачи

ВРМ индуктор за ЦПУ и ДДР напајање

Улазни и излазни филтер пригушнице

Широко се користи у претварачу долара, лаптопу, дисплеју,

мрежна комуникациона опрема и др.

Серија у овој породици

Серија производа	L(µH)	ДЦР Макс (Ω)	ИДЦ (А)	ПДФ
СДРХ0703Д	0.33-1000	0.0074-17.36	0.13-7.18	✉
СДРХ0704Д	0.33-1000	0.074-15.6	0.135-3.1	✉
СДРХ1048Д	1.54-220	0.019-0.84	0.62-2.4	✉
СДРХ1205Д	0.47-1000	0.0018-6.76	0.35-16.5	✉
СДРХ1207Д	0.47-1000	0.00195-6.64	0.307-8.94	✉
СДРХ1260Д	2.64-1000	0.02-3.06	0.34-3.60	✉
СДРХ1278Д	4.7-1000	0.04-2.87	0.37-16.36	✉
СДРХ1514Д	2-1000	0.012-1.25	0.66-6.0	✉
СДРХ1583Д	8.0-1000	0.031-2.4	0.42-3.68	✉
СДРХ1614Д	22-1000	0.036-0.786	0.78-10.2	✉
СДРХ3015Д	0.39-330	0.071-27.7	0.07-3.4	✉
СДРХ4012Д	0.33-330	0.042-17.0	0.10-5.6	✉
СДРХ5010Д	0.68-220	0.07-15.2	0.11-2.8	✉
СДРХ5030Д	0.57-1000	0.031-16.5	0.10-6.03	✉
СДРХ5228Д	10-220	0.3-6.1	0.14-1.4	✉
СДРХ6235Д	6.8-2000	0.12-16.0	0.08-3.12	✉
СДРХ7342Д	2.0-1000	0.033-7.8	0.14-2.17	✉
СФ1812С	1.0-47	0.2-2.66	0.4-2.4	✉

Схинхом је посвећен постављању високе летвице изврсности за индустрије које интегришу или користе магнетне технологије у нашимСМД спојени индукторпроизводи.
