Тороидална пригушница
Намотавање изолационог намотаја на тороидно магнетно језгро направљено од ферита, гвозденог праха и других материјала назива се тороидни индуктор.
Тороидални индуктор ради на сличан начин као било који други индуктор који се користи за повећање фреквенције до потребног нивоа. тороидни индуктори се увијају да би произвели веће фреквенције. Они су економичнији и ефикаснији за употребу од соленоида.
Када се струја обезбеди кроз тороидни индуктор, она ствара магнетно поље око њега. Дакле, јачина створеног поља у великој мери зависи од количине струје која тече кроз њега.
Поред тога, флукс магнетног поља зависи од броја увијања управних на смер струје. Овај флукс се мења истом брзином како струја тече кроз индуктивност. Када је флукс повезан са калемом, он индукује електромоторну силу у калему у супротном смеру од примењеног напона.
Предности тороидних индуктора углавном укључују следеће:
Тежина је мала.
тороидни индуктори су компактнији од других магнетних језгара јер су направљени од мање материјала.
тороидни индуктори производе високу индуктивност јер магнетна језгра затворене петље имају јако магнетно поље и електромагнетне сметње које емитују су веома ниске.
Пошто нема ваздушног зазора, ови индуктори су много тиши од других типичних индуктора. тороидни индуктори имају магнетно језгро затворене петље, тако да имају велико магнетно поље, већу индуктивност и већу К вредност.
Намотај је прилично кратак и боли у затвореном пољу, тако да ће побољшати електричне перформансе, ефикасност и смањити изобличење и ефекте ивица.
Мали магнетни флукс који излази из језгра је низак због равнотеже тороидног намотаја. Као резултат тога, индуктор је веома ефикасан и емитује мање ЕМИ (електромагнетне сметње) у оближња кола.
Тороидни индуктори су погодни за телекомуникације, медицинску опрему, индустријске контроле, музичке инструменте, баласте, електронске кочнице, расхладну опрему, електронска квачила, ваздухопловство и нуклеарна поља, појачала и опрему за климатизацију.
Користи се у различитим електронским колима као што су претварачи, извори напајања и појачала, као и у електронским уређајима као што су рачунари, радио, телевизори и аудио системи.
| Породице производа | 1. Оловни тороидни индуктор | 2. СМД тороидни индуктор |

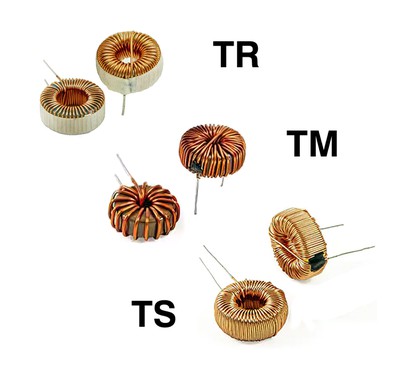

Фамилија оловних тороидних индуктора ✉
ОДЛИКА:
· Мали губитак језгра
· Ниско магнетно зрачење
· Висок капацитет струје
· Доступан је хоризонтални или вертикални носач
·Радна температура: -55 степен до +125 степен (максимална висока 200 степени)
ПРИЈАВЕ:
Прекидач напајања
·ДЦ/ДЦ претварач
·Излазне пригушнице
·ЕМИ филтери
Серија у овој породици
| Серија производа | L(µH) | ИДЦ(А) | ДЦР Макс (Ω) | ПДФ |
| АТЦ-ТЦ | 40-470 | 0.5-3 | 0.045-0.1 | ✉ |
| ТМ | 1.0-1000 | 1.6-38.7 | 0.002-0.49 | ✉ |
| ТР | 10-1000 | 1.3-20.2 | 0.0022-0.4 | ✉ |
| ТС | 1.0-1000 | 1.5-34 | 0.001-0.284 | ✉ |

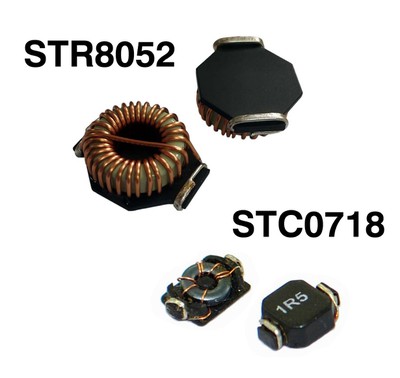

Фамилија СМД тороидних индуктора✉
ОДЛИКА:
· Виша фреквенција
· Материјал високе засићености
· Ниска ЕМИ радијација
· Изаберите и поставите
Ниска ДЦ отпорност
·Радна температура: -40 степен до +125 степен
· Температура складиштења: -40 степен до +125 степен
ПРИЈАВЕ:
Елецтрониц Апплианцес
· ДЦ - ДЦ конверзија (паралерни режим)
· Изолација/спој (трансформатор)
· Улазни филтер (серијски режим)
· ЕМИ/РФИ супресија
Серија у овој породици
| Серија производа | L(µH) | ИДЦ Мак(А) | ДЦР Макс (мΩ) | ПДФ |
| СТЦ0718 | 0.42-100 | 0.24-3.0 | 24-1320 | ✉ |
| СТР | 1.1-2000 | 0.18-3.2 | 9.3-1932 | ✉ |
| СТР30 | 1.8-390 | 0.6-12 | 12-640 | ✉ |
| СТР38 | 1.5-470 | 0.74-18 | 9.3-657 | ✉ |
| СТР44 | 5.6-2200 | 0.38-11 | 16.2-1908 | ✉ |
| СТР50 | 10-4700 | 0.31-9.0 | 19.7-1932 | ✉ |
| СТР8052 | 1.0-1000 | 1.9-25.4 | 2-215 | ✉ |
| СТРД | 0.88-77 | 1.1-22.4 | 2.4-309 | ✉ |
Схинхом је посвећен постављању високе летвице изврсности за индустрије које интегришу или користе магнетне технологије у нашимТороидална пригушницапроизводи.
