Преглед

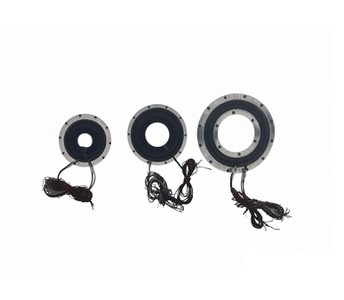

Двоканални ротациони трансформатор{0}} комбинује два ротирајућа трансформатора са различитим бројем парова полова, са два канала, сваки са два намотаја. Високо{2}}поуздани ротациони двоканални-канални ротациони трансформатор нуди мерење угла од 360- степени са тачношћу у распону од 20' до 15" које се може изабрати, мерење више обртаја, осетљивост, дуг животни век, отпорност на високе и ниске температуре, отпорност на вибрације, јаку електромагнетичку отпорност и вишеструки излазни интерфејс. излазни напон.
Апликација
Због својих супериорних перформанси у мерењу угла и положаја, двоканални ротациони трансформатори се -нашироко користе у пољима која захтевају високо{1}}прецизну контролу као што су ваздухопловство, бродови, оружје и прецизне машине. Такође се широко примењују у новим енергетским областима као што су енергија ветра и соларна енергија.
Технички подаци
|
Модел мотора |
Број парова полова |
Фреквенција побуде (Хз) |
Напон побуде (В) |
Излазни напон (В) |
Прецизност |
нулти напон (мВ) |
Фазни помак (степен) |
Тежина (г) |
Температура (степен) |
||||
|
Грубо |
У реду | Грубо | У реду |
грубо(') |
добро (") |
грубо (') |
добро (") | ||||||
|
Ј40КСФС002 |
1 |
16 | 2000 | 4 | 2 | 2 | Мање или једнако 20 | Мање или једнако ±20 | Мање или једнако ±40 | Мање или једнако ±20 | Мање или једнако ±40 | Мање или једнако 100 | -55~+85 |
|
Ј50КСФС002 |
1 |
16 | 2000 | 4 | 2 | 2 | Мање или једнако 20 | Мање или једнако ±20 | Мање или једнако ±30 | Мање или једнако ±20 | Мање или једнако ±35 | Мање или једнако 120 | -55~+85 |
|
Ј60КСФС002 |
1 |
16 | 2000 | 4 | 2 | 2 | Мање или једнако 20 | Мање или једнако ±20 | Мање или једнако ±25 | Мање или једнако ±20 | Мање или једнако ±30 | Мање или једнако 180 | -55~+85 |
|
Ј65КСФС002 |
1 |
16 | 2000 | 4 | 2 | 2 | Мање или једнако 20 | Мање или једнако ±20 | Мање или једнако ±25 | Мање или једнако ±20 | Мање или једнако ±30 | Мање или једнако 235 | -55~+85 |
|
Ј70КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±25 | Мање или једнако ±20 | Мање или једнако ±30 | Мање или једнако 260 | -55~+85 |
|
Ј75КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±25 | Мање или једнако ±20 | Мање или једнако ±35 | Мање или једнако 280 | -55~+85 |
|
Ј78КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±20 | Мање или једнако ±25 | Мање или једнако ±40 | Мање или једнако 320 | -55~+85 |
|
Ј80КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±15 | Мање или једнако ±20 | Мање или једнако ±40 | Мање или једнако 350 | -55~+85 |
|
Ј90КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±15 | Мање или једнако ±20 | Мање или једнако ±30 | Мање или једнако 400 | -55~+85 |
|
Ј100КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±15 | Мање или једнако ±20 | Мање или једнако ±38 | Мање или једнако 420 | -55~+85 |
|
Ј110КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±15 | Мање или једнако ±20 | Мање или једнако ±40 | Мање или једнако 500 | -55~+85 |
|
Ј120КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±15 | Мање или једнако ±15 | Мање или једнако ±10 | Мање или једнако ±10 | Мање или једнако 600 | -55~+85 |
|
Ј130КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±15 | Мање или једнако ±20 | Мање или једнако ±38 | Мање или једнако 700 | -55~+85 |
|
Ј150КСФС002 |
1 |
32 | 2000 | 4 | 2 | 2 | Мање или једнако 25 | Мање или једнако ±20 | Мање или једнако ±10 | Мање или једнако ±20 | Мање или једнако ±35 | Мање или једнако 800 | -55~+85 |
СХИНХОМ је посвећен постављању високе летвице изврсности за индустрије које интегришу или користе магнетне технологије у нашимДвоканални{0}}окретни трансформаторпроизводи.
